كيفية قياس دقة جهاز التوجيه باستخدام الحاسب الآلي الخشب؟

في عالم الأعمال الخشبية، يعد جهاز التوجيه CNC الخشبي عالي الدقة هو المفتاح لتحقيق نتائج استثنائية. باعتباري موردًا لجهاز التوجيه CNC للخشب، فأنا أفهم أهمية قياس دقة هذه الآلات. في هذه المدونة، سأشارك بعض الطرق الفعالة لقياس دقة جهاز التوجيه CNC الخشبي.

1. فهم أساسيات الدقة في أجهزة التوجيه CNC الخشبية

تشير الدقة في جهاز التوجيه CNC الخشبي إلى مدى دقة الجهاز في اتباع المسار المبرمج وإنتاج الأبعاد والأشكال المطلوبة. هناك نوعان رئيسيان من الدقة يجب مراعاتهما: الدقة الموضعية والتكرار.

الدقة الموضعية هي قدرة جهاز التوجيه على الوصول إلى نقطة معينة في منطقة العمل. ويتم قياسه من خلال مقارنة الوضع الفعلي لأداة القطع بالوضع المبرمج. ومن ناحية أخرى، فإن التكرار هو قدرة جهاز التوجيه على العودة إلى نفس الموضع بشكل متكرر. تضمن قابلية التكرار العالية إمكانية إنتاج أجزاء متطابقة متعددة بجودة متسقة.

2. قياس الدقة الموضعية

2.1 استخدام مؤشر الطلب

يعد مؤشر الاتصال أداة بسيطة ولكنها فعالة لقياس الدقة الموضعية. أولاً، قم بتركيب مؤشر الاتصال على أداة تثبيت ثابتة بالقرب من منطقة العمل الخاصة بجهاز التوجيه CNC الخشبي. ثم قم ببرمجة جهاز التوجيه لنقل أداة القطع إلى نقطة محددة. عندما تقترب الأداة من النقطة المستهدفة، سيظهر مؤشر القرص الانحراف عن الموضع المبرمج.

سجل القراءات في نقاط متعددة عبر منطقة العمل. يعد الحد الأقصى للانحراف عن الموضع المبرمج مؤشرًا على الدقة الموضعية لجهاز التوجيه. على سبيل المثال، إذا كان الموضع المبرمج هو (X = 100 مم، Y = 200 مم) وكان الموضع الفعلي المُقاس بواسطة مؤشر القرص هو (X = 100.1 مم، Y = 200.2 مم)، فإن الانحراف في المحور X هو 0.1 مم وفي المحور Y هو 0.2 مم.

2.2 أنظمة القياس بالليزر

توفر أنظمة القياس بالليزر طريقة أكثر تقدمًا ودقة لقياس الدقة الموضعية. تستخدم هذه الأنظمة الليزر لإنشاء مستوى مرجعي وتتبع موضع أداة القطع. ومن خلال مقارنة الموضع الفعلي للأداة بالموضع المبرمج، يمكن للنظام توفير قياسات دقيقة للغاية.

يمكن لبعض أنظمة القياس بالليزر أيضًا قياس الدقة في الوقت الفعلي أثناء عملية المعالجة. وهذا يسمح بإجراء تعديلات فورية في حالة اكتشاف أي انحرافات. ومع ذلك، فإن أنظمة القياس بالليزر تكون عمومًا أكثر تكلفة من مؤشرات الاتصال الهاتفي وتتطلب خبرة فنية أكبر لتشغيلها.

3. قياس التكرار

3.1 عمليات تشغيل متعددة لنفس البرنامج

لقياس التكرار، قم ببرمجة جهاز التوجيه CNC الخشبي لإجراء نفس العملية عدة مرات. على سبيل المثال، قطع مربع بسيط أو شكل دائري. بعد كل تشغيل، قم بقياس أبعاد الجزء المقطوع باستخدام أداة قياس دقيقة مثل الفرجار أو الميكرومتر.

قارن قياسات كل جزء. إذا كانت الاختلافات بين القياسات ضمن تفاوت مقبول، فإن جهاز التوجيه يتمتع بقابلية تكرار جيدة. على سبيل المثال، إذا كان طول الجانب المبرمج للمربع هو 50 مم، وكانت أطوال الجوانب المقاسة لعشر قطع متتالية تتراوح بين 49.9 مم و50.1 مم، فإن جهاز التوجيه يُظهر إمكانية تكرار جيدة.

3.2 استخدام الجزء المرجعي

طريقة أخرى هي استخدام جزء مرجعي. أولاً، قم بتصنيع جزء مرجعي عالي الدقة على جهاز التوجيه CNC الخشبي. ثم، قم ببرمجة جهاز التوجيه لتشغيل نفس الجزء عدة مرات. قارن الأجزاء المصنعة بالجزء المرجعي باستخدام آلة قياس الإحداثيات (CMM) أو أجهزة قياس الدقة الأخرى.

يمكن لـ CMM قياس الأبعاد والميزات الهندسية للأجزاء بدقة عالية. ومن خلال تحليل الاختلافات بين الأجزاء المُشكَّلة والجزء المرجعي، يمكن تحديد قابلية تكرار جهاز التوجيه.

4. العوامل المؤثرة على الدقة

4.1 المكونات الميكانيكية

المكونات الميكانيكية لجهاز التوجيه CNC الخشبي، مثل الأدلة الخطية، والمسامير الكروية، والمحامل، لها تأثير كبير على الدقة. يمكن أن تتسبب المكونات البالية أو ذات الجودة المنخفضة في حدوث رد فعل عكسي، وهو اللعب أو الخلوص بين الأجزاء المتحركة. يمكن أن يؤدي رد الفعل العكسي إلى تحديد موضع غير دقيق وتقليل التكرار.

الصيانة الدورية والتفتيش على هذه المكونات ضرورية. استبدل أي أجزاء مهترئة على الفور لضمان دقة جهاز التوجيه. على سبيل المثال، إذا كان للمسمار الكروي رد فعل عكسي مفرط، فقد يحتاج إلى تعديله أو استبداله.

4.2 البرمجيات ونظام التحكم

يلعب البرنامج ونظام التحكم الخاص بجهاز التوجيه CNC الخشبي أيضًا دورًا حاسمًا في الدقة. يمكن أن تؤدي البرامج القديمة أو سيئة التكوين إلى تفسير غير صحيح للتعليمات المبرمجة. تأكد من استخدام أحدث إصدار من البرنامج وتهيئته بشكل صحيح وفقًا لمواصفات جهاز التوجيه.

بالإضافة إلى ذلك، يجب أن يكون نظام التحكم قادرًا على التعامل مع أوامر الحركة المعقدة بدقة. يمكن لنظام التحكم عالي الجودة تحسين الدقة والأداء العام لجهاز التوجيه.

4.3 العوامل البيئية

يمكن أن تؤثر العوامل البيئية مثل درجة الحرارة والرطوبة والاهتزاز على دقة جهاز التوجيه CNC الخشبي. يمكن أن تؤدي التغيرات في درجات الحرارة إلى تمدد أو انكماش مكونات الماكينة، مما يؤدي إلى تغيرات في الأبعاد. يمكن أن تتسبب الرطوبة العالية في تآكل الأجزاء المعدنية، مما قد يؤثر على التشغيل السلس لجهاز التوجيه.

يمكن أيضًا أن يؤدي الاهتزاز الناتج عن الآلات القريبة أو الأرضية إلى تعطيل عملية القطع وتقليل الدقة. لتقليل تأثير العوامل البيئية، ضع جهاز التوجيه في بيئة مستقرة وخاضعة للرقابة. استخدم وسادات مضادة للاهتزاز لعزل جهاز التوجيه عن الاهتزازات الخارجية.

5. تحسين الدقة

5.1 المعايرة

تعد المعايرة المنتظمة ضرورية للحفاظ على دقة جهاز التوجيه CNC الخشبي. تتضمن المعايرة ضبط إعدادات الماكينة للتأكد من أن الموضع الفعلي لأداة القطع يطابق الموضع المبرمج. اتبع تعليمات الشركة المصنعة للمعايرة وقم بإجراءها على فترات منتظمة.

يمكن إجراء المعايرة باستخدام الطرق المذكورة أعلاه، مثل استخدام مؤشر القرص أو نظام القياس بالليزر. ومن خلال معايرة جهاز التوجيه بانتظام، يمكنك تصحيح أي انحرافات وضمان الدقة المتسقة مع مرور الوقت.

5.2 ترقية المكونات

إذا كانت دقة جهاز التوجيه CNC الخشبي غير مرضية، ففكر في ترقية بعض المكونات. على سبيل المثال، يمكن أن تؤدي الترقية إلى أدلة خطية أو براغي كروية عالية الدقة إلى تحسين الدقة الموضعية وقابلية التكرار لجهاز التوجيه بشكل كبير.

يمكن أن يؤدي الاستثمار في نظام أو برنامج تحكم أفضل أيضًا إلى تحسين الأداء العام لجهاز التوجيه. ومع ذلك، تأكد من اختيار المكونات المتوافقة مع جهاز التوجيه الموجود لتجنب مشكلات التوافق.

6. أهمية الدقة في الأعمال الخشبية

الدقة أمر بالغ الأهمية في الأعمال الخشبية لعدة أسباب. أولا، ضمان جودة المنتجات النهائية. تعتبر القطع والأبعاد الدقيقة ضرورية لإنشاء أثاث وخزائن وعناصر زخرفية راقية. يمكن أن تؤدي عمليات القطع غير الدقيقة إلى حدوث فجوات واختلالات ومنتج نهائي غير مناسب.

ثانيا، الدقة تعمل على تحسين الكفاءة. عندما يتمكن جهاز التوجيه من إنتاج أجزاء بجودة متسقة، تقل الحاجة إلى إعادة العمل والتعديلات. وهذا يوفر الوقت ويقلل من تكاليف الإنتاج.

أخيرًا، يمكن لأجهزة التوجيه CNC الخشبية عالية الدقة أن تساعد الشركات على الحفاظ على قدرتها التنافسية في السوق. من الأرجح أن يختار العملاء المنتجات جيدة الصنع وذات الأبعاد الدقيقة. من خلال الاستثمار في جهاز توجيه دقيق للخشب باستخدام الحاسب الآلي، يمكن لشركات الأعمال الخشبية تعزيز سمعتها وجذب المزيد من العملاء.

7. المنتجات ذات الصلة ودقتها

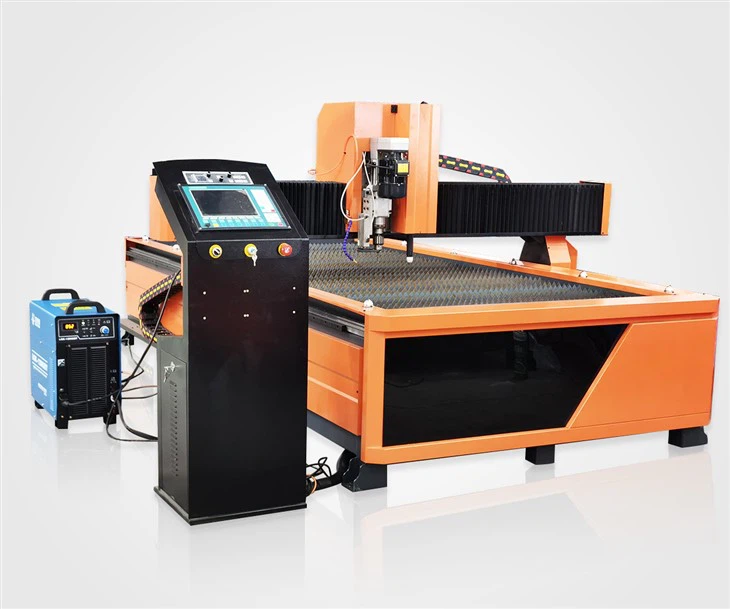

كمورد لراوتر CNC للخشب، فإننا نقدم أيضًا منتجات أخرى ذات صلة والتي تتطلب دقة عالية. على سبيل المثال،ماكينة القطع بالبلازما CNC 1530 Hypertherm 65Aهي أداة قوية لقطع الصفائح المعدنية. على غرار جهاز التوجيه CNC الخشبي، تعد دقته أمرًا بالغ الأهمية لإنتاج أجزاء معدنية عالية الجودة.

الماكينة قطع فايبر ليزر 1530 بقدرة 500 واتهو منتج آخر يتطلب دقة عالية. يمكنها قطع المواد المختلفة بسرعة ودقة عالية، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.

بالإضافة إلى ذلك، لدينانقش الحجر CNC راوتر CNCتم تصميمه للنقش والنحت على الأسطح الحجرية. يعد تحديد المواقع والقطع الدقيق أمرًا ضروريًا لإنشاء أعمال فنية حجرية مفصلة وجميلة.

8. الاتصال للشراء والاستشارة

إذا كنت مهتمًا بمنتجاتنا من أجهزة التوجيه CNC الخشبية أو غيرها من المنتجات ذات الصلة، وترغب في معرفة المزيد حول دقتها وأدائها، فلا تتردد في الاتصال بنا. لدينا فريق من الخبراء الذين يمكنهم تزويدك بمعلومات مفصلة ومساعدتك في اختيار المنتج الأنسب لاحتياجاتك. سواء كنت ورشة أعمال خشبية صغيرة الحجم أو شركة تصنيع كبيرة الحجم، يمكننا أن نقدم لك الحلول المناسبة.
